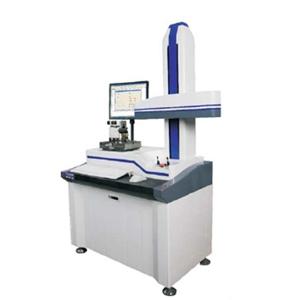

CV-R150
輪廓儀

型號:

CV-R系列

查看同類

名稱:高精度輪廓儀
這一款是輪廓儀,我們的輪廓儀有幾個優勢.
1.用戶較多,各個行業,單位都有使用.
2.精度高,高精度款的可以出半徑R誤差.
3.測量范圍,您可以具體查看資料.
輪廓儀是高精度的專業設備,歡迎您來電詢問.

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

型號	名稱	X軸量程	Z軸量程	半徑R 誤差	粗糙度 X軸	粗糙度 Z1軸	備注說明
CV-R150	輪廓儀	150mm	50mm	1um	無	無
CV-R100C	輪廓儀	100mm	40mm	1.2um	無	無
CV-R100D	輪廓儀	100mm	50mm	1um	無	無
CV-R150	輪廓儀	150mm	50mm	1um	無	無
CV-R220	輪廓儀	220mm	60mm	1um	無	無
CV-R320	輪廓儀	320mm	60mm	1um	無	無

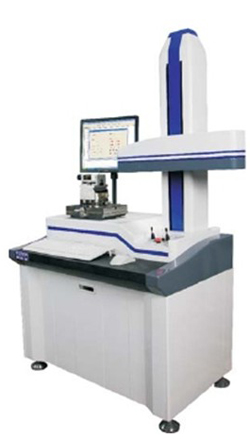

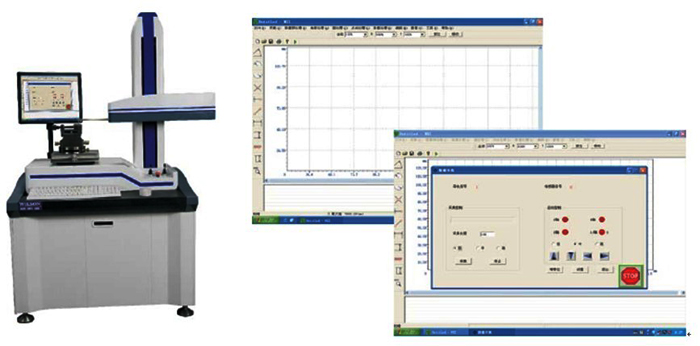

CV-R系列高精度輪廓儀

圖2.jpg 圖1.jpg

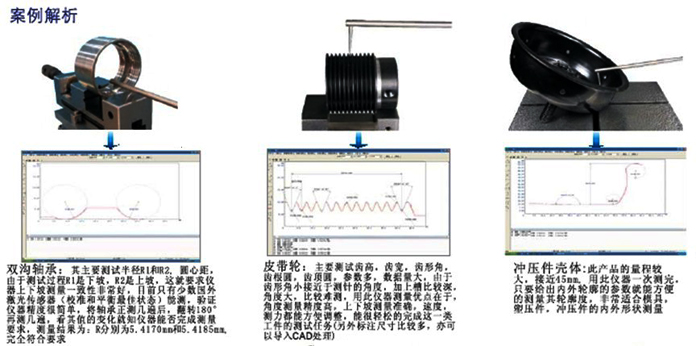

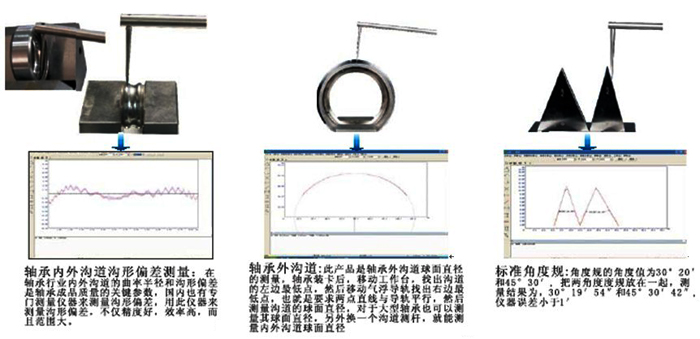

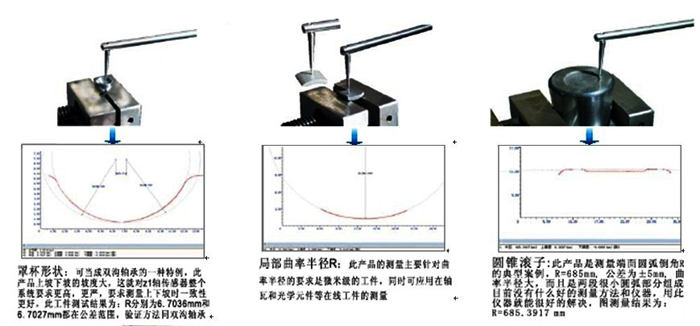

測量案例：

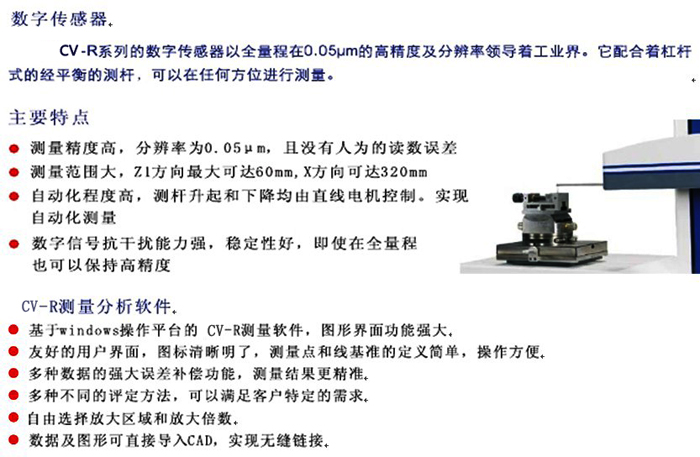

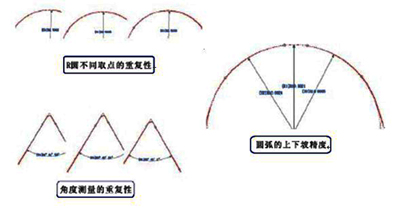

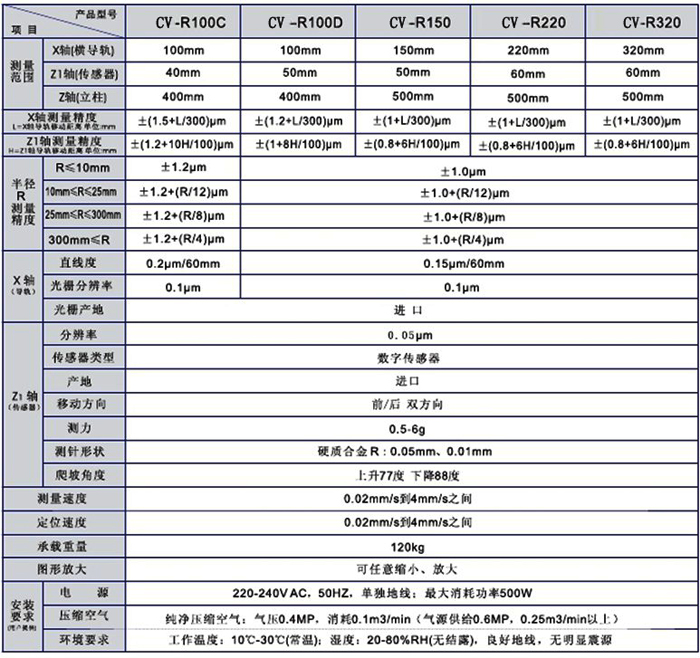

技術參數：

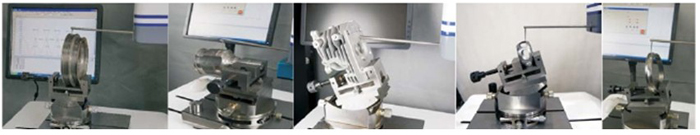

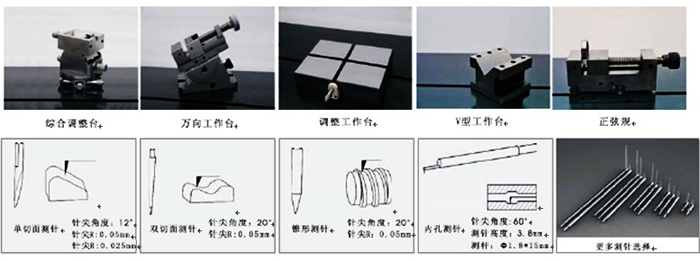

工裝夾具：


相關產品

型號:CV系列

名稱:輪廓儀

這一款是輪廓儀,我們的輪廓儀有幾個優勢.
1.用戶較多,各個行業,單位都有使用.
2.精度高,高精度款的可以出半徑R誤差.
3.測量范圍,您可以具體查看資料.
輪廓儀是高精度的專業設備,歡迎您來電詢問.

型號	名稱	X軸量程	Z軸量程	半徑R 誤差	粗糙度 X軸	粗糙度 Z1軸	備注說明
CV-100A	輪廓儀	100mm	4mm		無	無
CV-100B	輪廓儀	100mm	20mm		無	無	更優光柵尺
CV-150	輪廓儀	150mm	20mm		無	無	更優光柵尺
CV-220A	輪廓儀	220mm	20mm		無	無
CV-220B	輪廓儀	220mm	20mm		無	無	更優光柵尺

型號:CV-R系列

名稱:高精度輪廓儀

型號	名稱	X軸量程	Z軸量程	半徑R 誤差	粗糙度 X軸	粗糙度 Z1軸	備注說明
CV-R100C	輪廓儀	100mm	40mm	1.2um	無	無
CV-R100D	輪廓儀	100mm	50mm	1um	無	無
CV-R150	輪廓儀	150mm	50mm	1um	無	無
CV-R220	輪廓儀	220mm	60mm	1um	無	無
CV-R320	輪廓儀	320mm	60mm	1um	無	無

型號:CV-H系列

名稱:粗糙度輪廓儀

這款是粗糙度輪廓儀
1.輪廓儀
2.粗糙度
我們的產品有如下優點,
1.用戶較多,各個行業,單位都有使用.
2.精度高,高精度款的可以出半徑R誤差.
3.測量范圍,您可以具體查看資料.
輪廓儀是高精度的專業設備,歡迎您來電詢問.

型號	名稱	X軸量程	Z軸量程	半徑R 誤差	粗糙度 X軸	粗糙度 Z1軸	備注說明
CV-H100A	粗糙度輪廓儀	100mm	6mm		Ra:0.005-16um	±20,40,80um
CV-H100B	粗糙度輪廓儀	100mm	20mm		Ra:0.005-16um	±20,40,80um	更優光柵尺
CV-H150	粗糙度輪廓儀	150mm	20mm		Ra:0.005-16um	±20,40,80um	更優光柵尺
CV-H220A	粗糙度輪廓儀	220mm	20mm		Ra:0.005-16um	±20,40,80um
CV-H220B	粗糙度輪廓儀	220mm	20mm		Ra:0.005-16um	±20,40,80um	更優光柵尺

型號:CV-HR系列

名稱:高精度粗糙度輪廓儀

型號	名稱	X軸量程	Z軸量程	半徑R 誤差	粗糙度 X軸	粗糙度 Z1軸	備注說明
CV-HR100C	粗糙度輪廓儀	100mm	40mm	1.2um	Ra:0.005-16um	±20,40,80um
CV-HR100D	粗糙度輪廓儀	100mm	50mm	1um	Ra:0.005-16um	±20,40,80um
CV-HR150	粗糙度輪廓儀	150mm	50mm	1um	Ra:0.005-16um	±20,40,80um
CV-HR220	粗糙度輪廓儀	220mm	60mm	1um	Ra:0.005-16um	±20,40,80um
CV-HR320	粗糙度輪廓儀	320mm	60mm	1um	Ra:0.005-16um	±20,40,80um

型號:RTP120系列

名稱:表面粗糙度儀

用途范圍：金屬與非金屬工件;適用于機械加工制造業、檢測、商檢等部門粗糙度測量;平面、曲面、凹槽、小孔等復雜工件的粗糙度測量。

型號	名稱	測量范圍	精度	取樣長度	顯示單位	備注
RTP130	表面粗糙度儀	Ra、Rq: 0.005μm ～16μm Rz、R3z、Ry、Rt、Rp、Rm: 0.02μm～160μm Sk: 0～100% S、Sm：1mm tp：0～100%	7-10%	0.25mm, 0.8mm, 2.5mm	13個單位參數, 可以直接翻閱查看	1.電機部件更好 2.不銹鋼外殼
RTP粗糙度平臺	粗糙度臺面
RTP粗糙度平臺(帶V型槽)	粗糙度臺面
RTP150	表面粗糙度儀	Ra、Rq: 0.005μm ～16μm	7-10%	0.25mm, 0.8mm, 2.5mm	4個單位參數,可以直接查看. 9個單位參數,按鍵計算得出.	塑料外殼
RTP-大平臺(有V型槽	粗糙度儀配件
RTP-小平臺	粗糙度儀配件

型號:RTP100系列

名稱:表面粗糙度儀

用途范圍：不僅可測量平面、直徑大于20mm（經驗值）的外圓面、錐面，還可測長寬大于80×30mm的溝槽

型號	名稱	測量范圍	精度	取樣長度	顯示單位	備注
RTP110	表面粗糙度儀	Ra、Rq: 0.005μm ～16μm	7-10%	0.25mm, 0.8mm, 2.5mm	4個單位參數

型號:JB-1C

名稱:臺式,可以測量平面,簡單的圓弧的母線. 表面粗糙度測試儀,粗糙度儀

這款是經典的臺式粗糙度儀,推出以來,一直受到廣大用戶的青睞.
符合標準:GB1031-83,及ISO,DIN等
評定參數: Ra.Rt.Ry.Rmax,Rz(DIN), Rz(ISO),R3z,Rp,S,Sm,tp
測量范圍: Ra:0.01-10μm
觸針位移: ±40μm
分辨率: 0.005μm
顯示方式: 4×16帶背光照明LCD
小孔測量范圍: ≥6mm
儀器總誤差: ≤10%
取樣長度mm: 0.25, 0.8, 2.5
測量長度mm: 1.5,1.75,2/ 3.2,4,4.8,5.6,6.4/ 10,12.5,15

型號	名稱	測量范圍	精度	取樣長度mm	線性區	備注	輪廓測量范圍
JB-1C	表面粗糙度測試儀	Ra 0.01-10μm以上	≤10%	0.25, 0.8, 2.5		平面,平直的面都可以

型號:JB-4C

名稱:臺式,高精度,可以測量平面,圓弧,外浮的各種曲線數據. 表面粗糙度測試儀,粗糙度儀

4C是高精度的,達到0.001um.
測試參數: Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt,Lr,Ln和Rmr(Tp)曲線等
粗糙度輪廓圖形放大倍率: 10-500000自動調整
粗糙度測量范圍: Ra 0.01 – 10 μm以上
取樣長度 L: 0.08 ,0.25, 0.8, 2.5 mm
評定長度 Ln: 1L, 2L, 3L, 4L, 5L Selectable
儀器評定取樣: 4000點
分辨率: 0.001 μm
示值誤差: ± (5 %+4nm)
測量重復性: ± 3 %
測量工件大高度: 300mm
傳感器可測: 平面、斜面、內孔表面、外圓柱面、槽表面，圓弧面，球面等各種零件的表面粗糙度
線性區: 垂向640 um
臺階和Pt測量范圍: 100 μm
軸向測量范圍: 60 mm
小孔測量范圍: ≥ 5 mm
X-Y移動范圍: 15 mm
軸承內外圈尺寸: 內圈大外徑280mm
大厚度:160mm
外圈小孔徑: 12mm

型號	名稱	測量范圍	精度	取樣長度mm	線性區	備注	輪廓測量范圍
JB-4C	電腦控制精密粗糙度測試儀	Ra 0.01-10μm以上	± (5 %+4nm)	L: 0.08 ,0.25, 0.8, 2.5 mm	垂向640um	平面,斜面,內孔表面,圓弧,槽面.
JB-4C-粗糙度標準觸針	粗糙度儀配件
JB-4C-粗糙度小孔觸針	粗糙度儀配件
JB-C系列-粗糙度標準樣板	粗糙度儀配件

型號:JB-5C,JB-6C

名稱:(可檢測粗糙度,輪廓,2種功能) 粗糙度輪廓儀

JB-5C,6C輪廓粗糙度測試儀是二合為一的測量儀器,可以檢測粗糙度,和2維輪廓.下面是粗糙度,輪廓測量的技術規格.
**粗糙度測量
測試參數:Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt,Lr,Ln和Rmr(Tp)曲線等
粗糙度輪廓圖形放大倍率:10，20，50，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000，500000或自動
粗糙度測量范圍:　Ra 0.01 – 10 μm以上
取樣長度:　L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意設定
評定長度: Ln: 1L, 2L, 3L, 4L, 5L可任選
分辨率: 0.001 μm
示值誤差: ± (5 %+4nm)
測量工件大高度: 370mm
傳感器可測:　平面、斜面、內孔表面、外圓柱面、深槽表面，圓弧面，球面等各種零件的表面粗糙度
臺階和Pt測量范圍: 1mm
軸向測量范圍: 100mm,120mm,150mm(6CA)
輪廓圖形的X、Y放大比: 1-500倍點擊放大
小孔測量范圍:　≥ 5 mm
X-Y移動范圍:　15 mm
軸承內外圈尺寸: 內圈大外徑280mm ,厚度160mm,外圈小孔徑15mm

型號	名稱	測量范圍	精度	取樣長度mm	線性區	備注	輪廓測量范圍
JB-5C	電腦控制精密輪廓粗糙度測試儀	Ra 0.01-10μm以上	± (5 %+4nm)	L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意設定	垂向640um	平面,斜面,內孔,深圓弧,深槽面. 可以測量輪廓,有輪廓探頭.	測量范圍 X：100mm Z：10mm 上下左右移動范圍 X：100mm Z: 370mm
JB-6C	電腦控制精密輪廓粗糙度測試儀	Ra 0.01-10μm以上	± (5 %+4nm)	L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意設定	垂向640um	平面,斜面,內孔,深圓弧,深槽面. 可以測量輪廓,有輪廓探頭.	測量范圍 X：120mm Z：20mm 上下左右移動范圍 X: 120mm Z: 370mm
JB-6CA	電腦控制精密輪廓粗糙度測試儀	Ra 0.01-10μm以上	± (5 %+4nm)	L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意設定	垂向640um	平面,斜面,內孔,深圓弧,深槽面. 可以測量輪廓,有輪廓探頭.	測量范圍 X：150mm Z：20mm 上下左右移動范圍 X: 120mm Z: 370mm

型號:RTP-220系列

名稱:噴砂噴丸粗糙度儀

適用于噴丸噴砂行業、印刷行業、噴涂防腐行業等表面粗糙度需求的行業使

型號	名稱	測量范圍	精度	備注
RTP-220	噴砂噴丸粗糙度儀	0~800 um	±5%或, ±5um	檢測噴砂噴丸

型號:TR100,TR110

名稱:便攜式便攜式粗糙度儀,手持式粗糙度儀

基本款的型號.
測量參數: Ra、Rz、Rq、Rt
測量范圍 : Ra:0.05-10.0μm, Rz:0.1-50μm
取樣長度: 0.25mm、0.8mm、2.5mm
評定長度: 1.25mm、4mm、5mm
掃描長度: 6mm
示值誤差: ≤±15％
示值變動性: ＜12％

型號:TR200,TR210,TR220

名稱:便攜式,高精度,精度達到0.001um 便攜式粗糙度儀,手持式粗糙度儀

這款是高精度的便攜式
Z軸（垂直): 160μm
X軸（水平): 17.5mm
Z軸（垂直): 0．01μm/±20μm, 0．02μm/±40μm, 0．04μm/±80μm
參數: Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、RSk、R3z、Rmax、Rpc、Rmr、RK、RpK、RvK、Mr1、Mr2、
標準: ISO,ANSI,DIN,JIS
圖形: 粗糙度輪廓，支承率曲線，直接輪廓取樣長度: 0.25，0.8，2.5 （mm）
評定長度: Ln= lr×n n=1-5
示值誤差: 不大于±10%
示值變動性: 不大于6%

型號:各類傳感器配件

名稱:便攜式粗糙度儀的配件

下面是便攜式粗糙度儀的配件,購買的時候,請詳細的復核一遍您要檢查的工件的尺寸,特點.確保儀器可以檢測,如果需要購買配件,就要和我們的銷售確認好,這些配件可以幫助你檢測到需要的數據.
1)標準傳感器: 測量大多數的平面、斜面、圓錐面、內孔、溝槽等多種表面的粗糙度?？蓽y量槽寬大于2mm，槽深小于3mm的溝槽，或者高度小于3mm的臺階的表面粗糙度。
2)深槽傳感器: 可測量槽寬大于3mm，槽深小于10mm的溝槽，或者高度小于10mm的臺階的表面粗糙度，配合LRA620/LRA630工作臺使用。
3)小孔傳感器: 可測量孔徑大于2mm的內表面粗糙度，大深度為19mm。
4)曲面?zhèn)鞲衅? 可測量曲率半徑大于3mm的凹凸曲面工件的表面，配合LRA/LRA630工作。
5)側向轉接桿: 針對特殊環境、特殊工件可將傳感器相對于與主機進行旋轉90度測量。
6)加長桿: 可將傳感器加長50MM進行測量。

型號:LSA650,650S

名稱:測量平臺,專用于便攜式粗糙度儀的配件,可以讓測頭和工件更好的接觸,測量結果更便攜式粗糙度儀,專用測量平臺

配合這個平臺,,可以讓測頭和工件更好的接觸,測量結果更準確.
標準型是角度固定,S型是角度可以360度旋轉.
Y向位移誤差: ±12.5 mm
行程: 65 - 300mm
角度: 儀器可360度旋轉
底座尺寸大小: 135×90×45mm
立柱高: 430mm
重量: 4千克

型號:粗糙度比較樣塊系列

名稱:粗糙度比較樣塊

表面粗糙度對比樣塊是用比較法檢查零件表面粗糙度的一種量具
在機械工業生產中得到廣泛的應用

型號	名稱	加工方法	Ra值范圍 um	每組塊數
粗糙度比較樣塊-32塊裝	粗糙度比較樣塊	車外園,磨外園,刨,平磨,鏜內孔,平銑,端銑,研磨	6.3.3.2 1.6-0.012	32
粗糙度比較樣塊-27塊裝	粗糙度比較樣塊	車床,刨床,立銑,平銑,平磨,外磨,研磨	6.3-0.025	27
粗糙度比較樣塊-1	粗糙度比較樣塊	車外園,磨外園	6.3-0.1	8
粗糙度比較樣塊-2	粗糙度比較樣塊	刨,平磨	6.3-0.8	8
粗糙度比較樣塊-3	粗糙度比較樣塊	平銑,端銑	6.3-0.1	8
粗糙度比較樣塊-4	粗糙度比較樣塊	鏜內孔,磨內孔	0.1-0.012	8

型號:RTP-120

名稱:便攜式粗糙度儀

RTP-120是金屬與非金屬工件表面粗糙度檢測的新型智能化無損檢測儀器；
適用于機械加工制造業、檢測、商檢、大學院校等行業對多種形狀零部件的粗糙度測量

型號	名稱	備注
RTP-120	便攜式粗糙度儀
