您當前的位置: 測量?jī)x器 > 平行光管,視度管,前置鏡

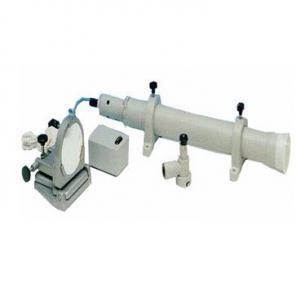

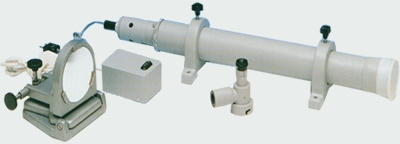

5W(F550)
平行光管

型號:

5W(F550)

查看同類

名稱:平行光管
焦距：550mm
口徑：55 mm
相對孔徑：1：10

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

型號	名稱	焦距mm
5W(F550)	平行光管	550
5W(F550)	平行光管	550

用途：

平行光管是通過它取得來自無限遠的光束，此光束謂之平行光。是裝校調整光學儀器的重要工具，也是光學量度儀器中的重要組成部分，配用不同的分劃板，連同測微目鏡頭，或顯微鏡系統，則可以測定透鏡組的焦距，鑒別率，及其他成像質量。將附配的調整式平面反光鏡固定于被檢運動直線的工件上，用附配于光管的高斯自準目鏡頭，通過光管上的高斯目鏡觀察，可以進行運動工件的直線性檢驗。

技術參數
1、平行光管
    焦距（名義值）：550mm
    口徑：55 mm
    相對孔徑：1：10
2、高斯目鏡
    焦距：44mm
    放大倍數： 5.7倍
3、儀器外形尺寸:680*150*135mm
4、重量:7.5



相關產品

型號:F120

名稱:平行光管

焦距: 120mm
有效孔徑: φ30mm
分辨率: 4.6″
視場: 8°
視差: ≤0.06mm

型號	名稱	焦距mm
F120	平行光管	120

型號:F200

名稱:平行光管

焦距: 200mm
有效孔徑: φ40mm
分辨率: 3.5″
視場: 8°
視差: ≤0.10mm

型號	名稱	焦距mm
F200	平行光管	200

型號:F500

名稱:平行光管

焦距:500mm
有效孔徑:φ80/φ50mm
分辨率:1.8″/ 2.8″
視場:3°20′/3°10′
視差:≤0.20mm

型號	名稱	焦距mm
F500	平行光管	500

型號:5W(F550)

名稱:平行光管

焦距：550mm
口徑：55 mm
相對孔徑：1：10

型號	名稱	焦距mm
5W(F550)	平行光管	550

型號:F1000

名稱:平行光管

焦距: 1000mm
有效孔徑: φ100mm
分辨率: 1.3″
視場: 1°38'
視差: ≤0.20mm

型號	名稱	焦距mm
F1000	平行光管	1000

型號:F1300

名稱:平行光管

焦距: 1300mm
有效孔徑: φ130mm
分辨率: 1″
視場: 2°
視差: ≤0.20mm

型號	名稱	焦距mm
F1300	平行光管	1300

型號:F1500

名稱:平行光管

焦距: 1500mm
有效孔徑: φ150mm
分辨率: 0.9″
視場: 1°42'
視差 : ≤0.20mm

型號	名稱	焦距mm
F1500	平行光管	1500

型號:F1600

名稱:平行光管

焦距: 1600mm
有效孔徑: φ148mm
分辨率: 0.9″
視場: 1°36'
視差: ≤0.30mm

型號	名稱	焦距mm
F1600	平行光管	1600

型號:F2000

名稱:平行光管

焦距：2000mm
通光孔徑：φ200mm
分辨率： 0.65″
視場： 1°17'
視差： ≤0.30mm

型號	名稱	焦距mm
F2000	平行光管	2000

型號:XGJ系列

名稱:光具座

本儀器是一種像質很好，附件眾多，使用方便，用途廣泛的綜合性光學測量?jī)x器，主要用于各種光學零件、部件及光學系統的像質研究及光學基本量的測定。

型號	名稱	焦距mm
XGJ-500	光具座	500mm
XGJ-1000	光具座	1000mm
XGJ-1600	光具座	1600mm
XGJ-2000	光具座	2000mm

型號:TSD-1系列

名稱:大量程視度管

該儀器用于檢、校光學儀器視度差用

型號	名稱	具體用途	備注
TSD-1	大量程視度管	檢測視度

型號:FSD-1系列

名稱:雙管前置鏡

該儀器用于校驗光軸.

型號	名稱	具體用途	備注
FSD-1	雙管前置鏡	校準光軸

型號:星點板系列

名稱:星點板

用于檢驗各類光學產品的成像性能
檢驗顯微鏡產品的成像性能
2.如你有特殊規格,我們可以按要求制作.

型號	名稱	口徑	規格mm
星點板(30mm)	星點板	φ30mm	φ0.005 φ0.01 φ0.02 φ0.05 φ0.1 φ0.2
星點板(19mm)	星點板	φ19mm	φ0.005 φ0.01 φ0.02 φ0.05 φ0.1 φ0.2

型號:1000mm系列

名稱:紅外平行光管

這是紅外平行光管
1.帶有黑體裝置
2.此類產品,制作前請?jiān)敿?xì)和我公司溝通,確保產品符合您的要求.
3.不同的焦距規格,可以訂做.

型號	名稱	焦距	備注
1000mm	紅外平行光管	1000mm	這是紅外平行光管 1.帶有黑體裝置 2.此類產品,制作前請?jiān)敿?xì)和我公司溝通,確保產品符合您的要求.

型號:F550/TD-3

名稱:落地式測繪儀器檢校臺

本檢校臺屬于大型落地式檢校儀器，為了便于安裝和運輸?shù)陌踩虼藢⒈緝x器做為分體包裝。包裝為3件。在本儀器安裝之前，應準備好安裝配件和使用調整工具。
1、檢校臺上機身，安裝有上、下二支平行光管。
2、大型落地底座，安裝有升降螺紋絲桿、圓盤工作臺等
3. 垂直天頂部件，校正垂準儀使用。
3、電源組件，包括整體上下金屬扣板和電源變壓器
4、安裝配件及工具盒

型號	名稱	備注
F550/TD-3	落地式測繪儀器檢校臺

型號:FDQ系列

名稱:自準前置鏡

自準前置鏡是一種可調式并具有雙分劃式自準目鏡儀器，在光學儀器生產裝校工作中，即能作瞄準用，又能作測量用的一種基本儀器.本產品可以在原有產品的基礎上增加了數字工業相機，使操作使用更加方便。

型號	名稱	放大倍率
FDQ-4	20X自準前置鏡	20X
FDQ-6	50X自準前置鏡	50X

型號:TBL-1

名稱:倍率計

用來測量望遠系統的出瞳直徑和出瞳距離

型號	名稱	放大倍率
TBL-1	倍率計	25

型號:視場儀

名稱:視場儀

用來檢驗望遠系統的視場

型號	名稱	焦距
視場儀	視場儀	200mm

型號:QJ-5

名稱:槍瞄校正儀

QJ-5型槍瞄校正儀是一種校槍瞄的專用儀器，它由F300平行光管、槍瞄支撐架、底座構成，儀器帶有多種附件，適宜于槍瞄的批量生產使用。

型號	名稱	焦距
QJ-5	槍瞄校正儀	300mm

型號:WSJ3-24

名稱:萬用雙筒望遠鏡測量?jī)x

用于檢測望遠鏡主要技術參數的專用儀器

型號	名稱	放大倍數
WSJ3-24	萬用雙筒望遠鏡測量?jī)x	3-24倍。左右物鏡的倍率差。
