您當前的位置: 首頁 > 測量儀器 > 投影儀,影像儀(影像測量),輪廓儀?

投影儀,影像儀(影像測量),輪廓儀?投影儀,影像儀(影像測量),輪廓儀?

投影儀,影像儀(影像測量),輪廓儀?

投影儀,影像儀(影像測量),輪廓儀?

客戶你好,
下面是產品的簡要目錄,方便您的查詢.
1)影像測量儀,1-3
2)測量投影儀,4-10
3)輪廓儀,11-14
1.影像儀:可以連接電腦,軟件,精度可以達到3um.
2.投影儀:有正像和反像,這2種成像在精度上沒有區別.立式的機器適合檢測平面的產品,臥式的機器檢測柱狀的產品,比如管棒.
3.輪廓儀:探針式的,精度高,如果你要求精度很高,可以選擇輪廓儀,有一款是粗糙度,輪廓測量二合一的產品.

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

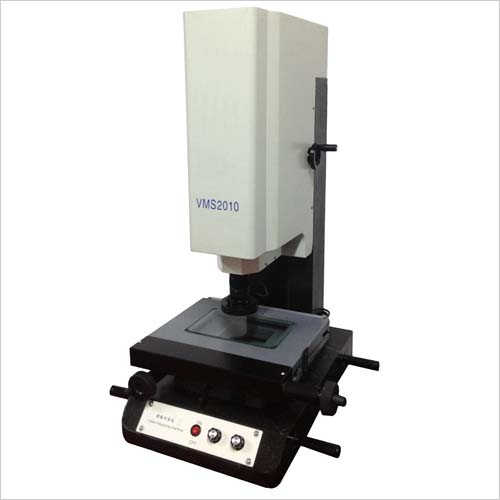

型號:VMS-2010-5040

名稱:(測量范圍:500-400mm,精度,3um,手動) 影像儀,影像測量儀,手動標準型

這款是手動的,標準型,性價比很高,我們的影像儀,X,Y軸的臺面都是高質量的大理石平臺,穩定性好.主要的配機,照相設備都用的是配置較高,或者進口的產品.
有效測量行程: 200*100,300*200,400*300,500*400mm
Z軸調焦升降范圍: ≤200-250mm
玻璃臺尺寸: 223mm×143mm - 555mm×445mm
載物臺尺寸: 345mm*250mm - 720mm×610mm
承載重量: ≤25 kg
線性精度: U≤( 3+L/200 )μm
分辨率: 0.001mm
CCD: 高分辨率1/3”彩色CCD 600TV線
鏡頭: 可連續變倍高清鏡頭光學放大倍率0.7×-4.5×
影像放大倍率: 20-180倍
光柵尺: 高精度精密光柵尺,分辨率1um
測量軟件: 光學視覺REICA精密測量軟件
主機機身: 底座,立柱,工作臺均為高精度花崗石一般樣品的大高度是150mm,如果您的產品更高,需要定做.

型號:CNC3020-6050

名稱:(全自動,三軸,測量范圍是600*500,精度,3um,分辨率,0.00 全自動影像測量儀,CNC影像儀

這款是全自動的."三軸".
有效測量行程:300*200*200,400*300*200,500*400*200, 600*500*200mm
Z軸調焦升降范圍: ≤200mm
玻璃臺尺寸: 329mm×229mm - 529mm×429 mm
載物臺尺寸: 640mm*410mm - 850mm*620mm
承載重量: ≤25 kg
線性精度: U≤( 3+L/200 )μm
分辨率: 0.0005mm
CCD: CCD 彩色分辨率工業攝像機 CCD
鏡頭: 全自動變倍鏡頭光學放大倍率0.7×-4.5×
影像放大倍率: 20-180倍,配 2X 物鏡時,總視頻放大倍率可達360倍.
光柵尺: 高精度精密光柵尺,分辨率1um
測量軟件: 光學視覺REICA精密測量軟件
主機機身: 底座,立柱,工作臺均為高精度花崗石

型號:CNC3020-6050

名稱:(全自動,四軸,測量范圍是600*500,精度,3um,分辨率,0.00 全自動影像測量儀,CNC影像儀(四軸)

這款是4軸,相比3軸,這一系列的設備,多了一個Z軸的自動對焦功能.讓檢測變得更方便,準確.
有效測量行程: 300*200*200,400*300*200,500*400*200, 600*500*200mmmm
Z軸調焦升降范圍: ≤200mm
玻璃臺尺寸: 329mm×229mm - 529mm×429 mm
載物臺尺寸: 640mm*410mm - 850mm*620mm
承載重量: ≤25 kg
線性精度: U≤( 3+L/200 )μm
分辨率: 0.0005mm
CCD: CCD 彩色分辨率工業攝像機 CCD
鏡頭: 全自動變倍鏡頭光學放大倍率0.7×-4.5×
影像放大倍率: 20-180倍,配 2X 物鏡時,總視頻放大倍率可達360倍.
光柵尺: 高精度精密光柵尺,分辨率1um
測量軟件: 光學視覺REICA精密測量軟件
主機機身: 底座,立柱,工作臺均為高精度花崗石

型號:CPJ-3007,3010,3015

名稱:(調焦方式: 工作臺上下移動) 臺式投影儀,測量投影儀(反像)

這款是基本的經典系列,
反像型,焦距調節是工作臺的上下移動.
金屬臺面尺寸: 340*152
玻璃臺尺寸: 196*96
X坐標行程: 150
Y坐標行程: 50
Z坐標行程: 90(調焦)
儀器測量精度:　(μm) 3+L/50(L為被測長度，單位：mm)
X、Y坐標數顯分辨力: 0.5μm
投影屏尺寸: Ф 312，使用范圍 > Ф300(刻有米字線)
投影旋轉范圍: 0~360°
旋轉角度數顯分辨力:　1 ′ 或0.01°
物鏡
放大倍數:　10X(選) 20X(選) 50X(選) 100X(選)
物方線視場:　Ф30 Ф15 Ф6 Ф3
物方工作距離:　77.7, 44.3, 38.4,　25.3
測量大高度80
建議放置臺:　載重 ≥250kg 尺寸(長*寬*高)800*550*650(mm)
數據處理:　可做多點采樣，坐標旋轉，點、線、距離，角度測量

型號:CPJ-3007Z,3010Z,3015Z

名稱:正像,X,Y軸范圍不同.坐標示值誤差可達(3+L/75) 臺式投影儀,測量投影儀(正像)

正像型
CPJ-3007Z,CPJ-3010Z,CPJ-3015Z,3款設備尺寸有區別.
金屬臺面尺寸: 340*152
玻璃臺尺寸: 196*96
X坐標行程: 150
Y坐標行程: 50
Z坐標行程: 90(調焦)
儀器測量精度(μm): 3+L/50(L為被測長度,單位：mm)
X,Y坐標數顯分辨力: 0.5μm
投影屏尺寸: Ф 312，使用范圍 > Ф300(刻有米字線)
投影旋轉范圍: 0~360°
旋轉角度數顯分辨力: 1 ′ 或0.01°
物鏡放大倍數: 10X(選),20X(選),50X(選),100X(選)
物方線視場: Ф30 Ф15 Ф6 Ф3
物方工作距離77.7, 44.3, 38.4, 25.3
測量大高度: 80
載重 ≥250kg
數據處理系統: 可做多點采樣，坐標旋轉，點、線、距離，角度測量

型號:CPJ-3015A,3040A

名稱:(調焦方式:投影筒上下移動,反像,) 立式投影儀,測量投影儀(反像)

這款系列的精度比較高,達到2.5+L/50,有5個型號的大小可以選擇,
圖像是反像型,調焦方式是投影筒上下移動
金屬臺面尺寸: 大達,606*466
玻璃臺尺寸: 大,450*350
X坐標行程: 大,400
Y坐標行程: 大,300
Z坐標行程: 大,100(調焦)
儀器測量精度:　(μm) 2.5+L/50(L為被測長度，單位：mm)
X、Y坐標數顯分辨力: 0.5μm
投影屏尺寸: Ф 312，使用范圍 > Ф300(刻有米字線)
投影旋轉范圍: 0~360°
旋轉角度數顯分辨力:　1 ′ 或0.01°
物鏡
放大倍數:　10X(選) 20X(選) 50X(選) 100X(選)
物方線視場:　Ф30 Ф15 Ф6 Ф3
物方工作距離:　77.7, 44.3, 38.4,　25.3
測量大高度90
建議放置臺:　載重 ≥250kg 尺寸(長*寬*高)800*550*650(mm)
數據處理:　可做多點采樣，坐標旋轉，點、線、距離，角度測量

型號:CPJ-3015AZ,3040AZ

名稱:(正像系列,X,Y軸的范圍:150-400mm,100-300mm 立式投影儀,測量投影儀(正像)

正像型
工作臺: 354*228 - 606*466mm
玻璃臺尺寸: 210*1600 - 450*350
X坐標行程: 150 - 400
Y坐標行程: 100 - 300
Z坐標行程: 100(調焦)
儀器測量精度(μm): 2.5+L/100(L為被測長度，單位：mm)
X、Y坐標數顯分辨力: 0.5μm
投影屏尺寸: Ф 312，使用范圍,Ф300(刻有米字線)
投影旋轉范圍: 0~360°
旋轉角度數顯分辨力:1 ′,或0.01°
物鏡
放大倍數: 10X(選),20X(選)
物方線視場: Ф30,15,6,3
物方工作距離: 77.7 44.3 38.4 25.3
測量大高度: 90
建議放置臺載重: ≥250kg, 尺寸(長*寬*高) 800*550*650(mm)
數據處理系統:可做多點采樣，坐標旋轉，點、線、距離，角度測量

型號:CPJ-3015CZ,3025CZ正像

名稱:(X坐標:150-250mm，Y坐標:100-150mm) 臺式投影儀,工業投影儀(正像)

CZ系列和AZ比較,臺面的尺寸不同,放大倍數有4個選擇.
工作臺: 354*228 - 450*280mm
玻璃臺尺寸: 210*160 - 306*196
X坐標行程: 150 - 250
Y坐標行程: 100 - 150
Z坐標行程: 100
儀器測量精度(μm): 2.5+L/100(L為被測長度，單位：mm)
X、Y坐標數顯分辨力: 0.5μm
投影屏尺寸: Ф 312，使用范圍,Ф300(刻有米字線)
投影旋轉范圍: 0~360°
旋轉角度數顯分辨力:1 ′,或0.01°
物鏡
放大倍數: 10X(選),20X(選),50X(選),100X(選)
物方線視場: Ф30,15,6,3
物方工作距離: 77.7 44.3 38.4 25.3
測量大高度: 90
建議放置臺載重: ≥250kg, 尺寸(長*寬*高) 800*550*650(mm)
數據處理系統:可做多點采樣，坐標旋轉，點、線、距離，角度測量

型號:CPJ-3020W,4025W

名稱:臥式機(反像,X坐標:200-250mm,Y坐標:75-100mm) 臥式投影儀,測量投影儀(反像)

W系列是臥式的設備,
CPJ-W臥式投影儀具有穩定可靠的機械結構和高精度的放大倍率。可將被測量工件的輪廓、截面和表面形狀的準確的成像到投影儀屏上，適用于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量.
工作臺: 450*150-450*200mm
玻璃臺尺寸: 210*160 - 306*196
X坐標行程: 200-250
Y坐標行程: 75-100 調焦
Z坐標行程: 100-150
擺動范圍: ±15°(可特制±25°)
儀器測量精度(μm): 4+L/50(L為被測長度，單位：mm)
X、Y坐標數顯分辨力: 0.5μm
投影屏尺寸: Ф400
投影旋轉范圍: 0~360°
旋轉角度數顯分辨力:1 ′,或0.01°
物鏡
放大倍數: 5X(選) 10X(選) 20X(選) 50X(選) 100X(選)
物方線視場: Ф80 Ф40 Ф20 Ф8 Ф4
物方工作距離: 3.7 102.9 95.1 65.7 35
測量大高度: 90
建議放置臺載重: ≥350kg, 尺寸(長*寬*高) 800*550*650(mm)
數據處理系統:可做多點采樣，坐標旋轉，點、線、距離，角度測量

型號:560

名稱:立式投影儀

手表,橡膠行業專用的機型,性能可靠,穩定.受到這些行業客戶的青睞.
投影屏尺寸：560×460mm
物鏡放大率（透射照明）：10×、20×、50×、100×
物鏡放大率（反射照明）：10×、20×
放大率誤差：≤0.08%
工作臺尺寸：140×160mm
工作臺工作行程（縱向）：40mm
工作臺工作行程（橫向）：25mm
工作臺工作行程（垂直向）：85mm
工作臺微分筒分劃值：0.01mm
游標分劃值：0.001
工作臺荷重：5kg
外形尺寸：1500×950×1900mm

型號:MMD-100A,B

名稱:最大精度,0.3um,量程100*300mm 輪廓儀(A型是基本精度,B型是高精度款)

MMD-100輪廓儀可測量各種精密機械零件的,
素線形狀，直線度、角度、凸度、輪廓度、傾斜度、平行度、對數曲線、槽深、槽寬、溝曲率半徑、溝邊距、溝心距等參數。
X軸導軌移動直線度: ≤0.3um/60mm
示值誤差: ±(1.5+1.5L/100）um
傳感器分辯率,量程: 1/4096-65536
傳感器量程: 4-20mm
光柵分辯率: 0.6-1um
光柵精度：±2-3um/100mm
X軸量程: ≤100mm
Z軸量程: ≤300mm
附件: 調偏工作臺、綜合調整臺、精密V形工作臺、球測頭、斜測頭、錐測頭

型號:MMD-220A,B

名稱:輪廓儀(A型是基本精度,B型是高精度款)

MMD-220的測量范圍更大,達到200mm
X軸導軌移動直線度:0.25-0.4μm/60mm
測量精度 (L=X軸導軌移動距離): ±(1.5+2L/100) μm,±(1+L/100) μm
測量精度 (H=Z1軸方向測量高度): ±(2+15H/100) μm,±(0.8+10H/100)μm
Z1 軸量程:15mm
Z1 軸分辨率: 1/65536
Z1 軸爬坡角度: 上升77度, 下降88度
軟件:
角度處理（坐標夾角、直線夾角）
圓弧處理（圓弧半徑、圓心距、圓心到直線的距離、交點到圓心的距離等)
點線處理、直線度、槽深、槽寬、溝邊距、溝心距、水平距等參數
氣浮橫導軌X 軸,直光柵尺分辨率:0.1μm
承載重量 60kg
X軸方向測量范圍: 200mm
立柱垂直測量高度: 400mm
Z軸方向測量范圍(工件大高度): 使用標準配件,300mm (若測量部位為孔內部，孔徑不小于20mm)；另有不同內孔直徑的測桿選擇

型號:MMD-320A,B

名稱:(測量范圍是300mm,精度0.25um/60mm) 輪廓儀(A型是基本精度,B型是高精度款)

這一款的測量范圍非常大,達到300mm
X軸導軌移動直線度: 0.25-0.4um /60mm
L=X軸導軌移動距離: ±(1.5+2L/100) μm
H=Z1軸方向測量高度: ±(2+15H/100) μm
量程: 25mm
分辨率: 1/65536
爬坡角度: 上升77度下降88度
軟件: 輪廓形狀參數、角度處理（坐標夾角、直線夾角)
圓弧處理（圓弧半徑、圓心距、圓心到直線的距離、交點到圓心的距離等）
點線處理、直線度、槽深、槽寬、溝邊距、溝心距、水平距等參數
圖形放大倍率: 可任意縮小、放大
直光柵尺分辨率: 0.1μm
承載重量: 100kg
X軸方向測量范圍: 300mm
立柱垂直測量高度: 550mm
Z軸方向測量范圍: 使用標準配件：300mm (若測量部位為孔內部，孔徑不小于20mm)；另有不同內孔直徑的測桿選擇

型號:JB-5C,JB-6C

名稱:(可檢測粗糙度,輪廓,2種功能的精密測量儀器) 粗糙度輪廓儀

JB-5C,6C輪廓粗糙度測試儀是二合為一的測量儀器,可以檢測粗糙度,和2維輪廓.下面是粗糙度,輪廓測量的技術規格.

**粗糙度測量
測試參數:Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt,Lr,Ln和Rmr(Tp)曲線等
粗糙度輪廓圖形放大倍率:10，20，50，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000，500000或自動
粗糙度測量范圍:　Ra 0.01 – 10 μm以上
取樣長度:　L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意設定
評定長度: Ln: 1L, 2L, 3L, 4L, 5L可任選
分辨率: 0.001 μm
示值誤差: ± (5 %+4nm)
測量工件大高度: 370mm
傳感器可測:　平面、斜面、內孔表面、外圓柱面、深槽表面，圓弧面，球面等各種零件的表面粗糙度
臺階和Pt測量范圍: 1mm
軸向測量范圍: 100mm,120mm,150mm(6CA)
輪廓圖形的X、Y放大比: 1-500倍點擊放大
小孔測量范圍:　≥ 5 mm
X-Y移動范圍:　15 mm
軸承內外圈尺寸: 內圈大外徑280mm ,厚度160mm,外圈小孔徑15mm

**輪廓測量范圍
測量范圍 , X：100mm,120mm或150mm (JB-6CA), Z：10-20mm
形狀測量功能: 點、線、頂、谷、交點、接點、中線。分析：坐標差、距離、角度、半徑、輪廓度等。
傳感器量程: 1mm(粗糙度)， 10mm（輪廓） 1mm(粗糙度)， 20mm（輪廓）
形狀圖形放大倍率: 1，2，3，4，5，10，20，50，100，120，150，200，250，300，350，400，450，500
半徑誤差: 0.1%-1.0%
軸向測量范圍: 100mm
采樣速度: 0.5mm/秒，1mm/秒
移動范圍: X：100-120mm,Z:370mm
可選測量工件大高度: 500mm

型號:WKJ-300ZD

名稱:微電腦控制絕緣厚度自動測量投影儀

可進行外徑測試
可進行絕緣厚度測試
可自動計算小值、大值、平均值、平均厚度、平均外徑、配上打印機可打印有關以上數據。

型號	名稱	調焦范圍
WKJ-300ZD	微電腦控制絕緣厚度自動測量投影儀	70mm
