BR2945系列二極管正向峰值電壓測試儀

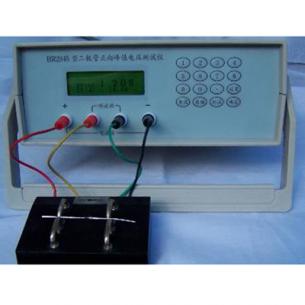

BR2945型兩極管正向峰值電壓測試儀

用途:測試0.1A-6A的兩極管的峰值壓降和0.5-20A的三極管，VMOS，IGBT的導通電壓。

    特點:符合GB4023-86標準。

微電腦測試，有常規測試、定電壓測試、測試內阻功能。測內阻功能可測試出硅管芯表面歐姆接觸不良。

四線法測試,排除接觸,引線電阻的影響。

        LCD顯示被測參數和測試條件，不合格報警。

        脈沖窄,周期長,被測管不發熱,重復性好

一; 產品簡介:

    BR2945型兩極管正向峰值電壓測試儀，是根據GB4023.Ⅳ,IEC747-2.Ⅳ規定的脈沖法設計而成。本機測試時管子不發熱，因而可達到較高的準確度和穩定度，本機還利用微電腦的靈活多樣在常規定電流測試VFM的基礎上，擴充了定電壓測試電流和測試二極管正向動態內阻的功能。

    本機具有功能多，準確度高，測量范圍大，重復性好的優點。而且操作方便，直觀，適合在檢測、計量室和科學分析中使用。

    本機使用條件為SJ2075-82的第Ⅱ組。

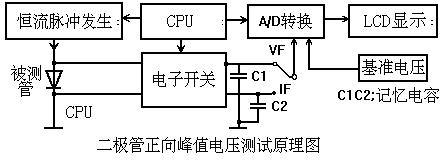

    本機測試方框圖如下：

二; 技術指標:

    測試脈沖：

        寬度：    150±20％；

        頻率：    3Hz±20％；

        電流：    0.2A-20A≤±2％±2字，電流溫漂≤±2％/1h；

正向電壓：    0.3V-4.000V≤±2％±2字；

正向內阻：    0.001-20.00Ω；

    使用條件：

        電壓：    220V±10％；50-60Hz。

        溫度：    0-40℃；

        相對濕度：80％；

        連續工作：8小時；

    外形尺寸，重量與耗電：

        外形尺寸：210X210X85mm；

        重    量：2.5Kg；

        耗    電：≤12VA；

    成 套 性：    主      機    一臺。

                  測  試  盒    一個。

                  電  源  線    一條。

                  說  明  書    一本。

                  保險絲(0.5A)  二支。

三：使用方法:

先將本機附件測試盒上的香焦插頭，按色線紅、黃、綠、黑順序，插于主機面板左起1-4香焦插孔內。不裝被測管開機，顯示如下畫面：

其中←所指行允許修改。按“測試”鍵可上下移動←符號。

上行可用“重設”鍵在常規、定VFM、雙IFM三個測試方式中選擇：

選“常規” 方式，即設定IF測試電流，測試VFM的方式。顯示的是所設定IF電流時的VFM值。

選“定VFM” 方式，即設定VFM的上下限，再設一個大測試電流。測試時，儀器自動從大電流開始測試，再每次遞減10%的測試電流，直到測得VF值在設定VFM的上下限內為止。然后顯示此時的電流值。

選“雙IF”方式，即設定兩個IF值，測試得兩個VF值，據公式：

   可得Ro正向動態電阻值。

  (鍵入新數如有錯，可用“設置”鍵清除再次輸入。)

下一行可用“重設”鍵在報警/不報警之間選擇，本畫面選擇完畢，按“確定”鍵進入下一畫面：選“常規” 方式時，顯示：

修改所設置正向電流。

修改所允許的正向電壓大值，超出報警。

修改所允許的正向電壓小值，不到報警。

本世紀末                要修改不？

同樣，按“測試”鍵可上下移動←符號。按“重設”鍵原顯數字消失，用0-9及小數點鍵入新數，并按一次“存儲”鍵確認存儲，以后再開機時本機就會調出原設置數而不必重新輸入。

確認后可再按“測試”鍵移動←符號以修改其它參數。

選“定VFM” 方式時，顯示同上，只是測試方式不同。

選“雙IFM” 方式時，顯示：

較大的測試電流。

較小的測試電流。IFN比IFM小20%以上。

正向動態電阻上限。超出報警。

正向電壓上限。超出報警。

 (各鍵用法同前。)

按“確定”鍵，本機進入測試狀態。

在測試狀態，如被測試管還未放置妥當，將顯示：

               “準備測試”。

本機在良好接觸被測試管后即用大字體顯示所測的主參數，并在下1-2行用小字體顯示所設置參數。

本機會記憶所設置的參數，且關機后不會丟失。這對使用帶來極大方便，本機設置參數在無被測管時要改變的話，只有關機后再開機，在人機對話時解決。有被測管時要改變，按”設置” 鍵即進入人機對話界面。

    本機是用四端法測兩極管的,測試兩對間隙不能相碰,以免產生誤差.

本機測可控硅壓降時，可選“常規”方式，另加電流預觸發可控硅后測試。測三極管飽和電壓時，亦選“常規”方式，另加基極電流使其飽和后測試。測VMOS及IGBT管飽和電壓時，亦選“常規”方式，另加控制極電壓使其飽和后測試。

四; 工作原理:

本機由CPU控制各種工作；IC5控制TR2送出測試脈沖，由R25限流的IF恒流脈沖流過被測管。被測管的電壓經IC4采樣，TR3、4和IC6及CPU將該壓降經A/D轉換成數字，在各不同測試方式下經CPU變換運算，推動LCD顯示參數。

    當無被測管時,IC3的13腳為高，使CPU感到被測管未接觸好，故顯示“準備測試”

本機電源電壓由變壓器降壓，D10整流得+12V電壓，再經IC9得+6V電壓。經一支二極管D3降壓得+5.2V公用電壓。

    本機的基準電壓，是能隙基準IC8得到，經W2得到+2.048V基準電壓。因而非常穩定.

五; 檢驗方法:

      檢驗時應有以下準備和條件；

      ａ 儀器按使用方法中的自檢應正常。方式選“常規”。

      ｂ 調機內的電位器W2使基準電壓調到2.048V±2mV。(TLC5615-pin6)

      ｃ 恒溫環境23±2℃。

      ｄ 高精度記憶示波器一臺。（不準與被測儀器共地）

      ｅ 準確度 0.1％的0.1-1Ω四端標準電阻各一只。

      ｆ 穩定度,范圍同上的穩壓直流電源一臺。

    １.１.１ IFM的頻率，脈寬均用示波器測量，測試時用0.1-1Ω電阻代兩極管。（IFM設3A）

    １.２ IFM的電流時飄，在23±2℃條件下，IFM調到10A，有被測管時連續開機8小時，每1h觀測一次，大飄移應滿足要求。

    １.３ 電流設置范圍必需滿足要求。

１.４ IFM的準確度,用四端標準電阻的電流端接入面板左起第1、4接線柱間，設定IFM后測試，測試時標準電阻上的電壓降不得超出3V。用高精度記憶示波器測試標準電阻的取樣端來求得IFM的準確值。

    ２. VFM準確度用直流電壓輸入面板左起第2、3個接線柱上且并上數字表,負端接第3接線柱上，將第1,3,4接線柱短接。IFM設置小。調節直流電壓,同時觀察VFM的顯示來檢定。

    ３. 耗電量用一級的交流電壓電流表測量,消耗功率等于電壓乘電流.
