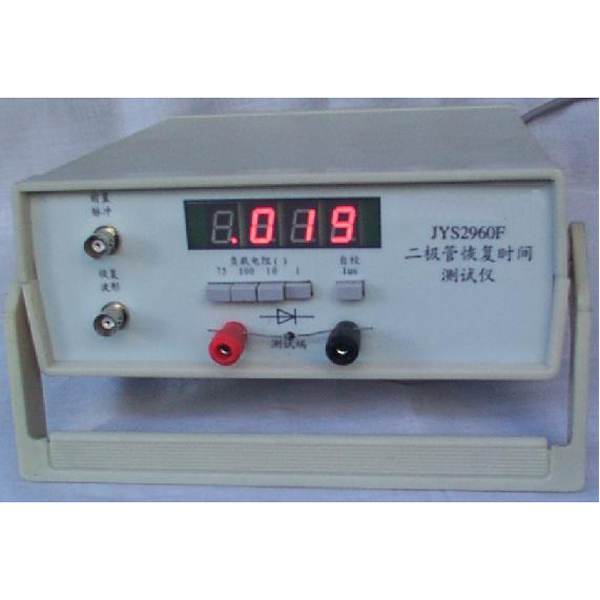

JYS2960F系列高速二極管恢復時間測試儀 JYS2960F型二極管反向恢復時間測試儀 本機主要特點: trr用數字顯示。 大量使用貼片元件，顯示一致性大幅度提高。 可測試特別快速的整流二極管和管芯,小可穩定測試恢復時間達10ns。 正向電流間歇通過；對被測管加熱小，trr顯示不易飄移。 可選中國，日本和臺灣地區的四種測試條件測試。 有恢復波形和前置脈沖輸出口，便于連接示波器觀測波形。 有自校訊號，便于使用中自檢。 體積小,耗電低。 本機是根據GB4023-86《普通整流二極管》標準要求的測試方法設計的,用于測試特別快速的整流二極管的反向恢復時間參數。該參數是表征二極管反向損耗的主要參數。例如,在電視機和開關電源的應用中,使用本機測控該參數,可提高開關電源效率,減少電視機的行輻射及管子發熱,從而保證產品性能。本機又?jǐn)U充了日本,臺灣的典型測試條件,以適應于國內大量的臺灣投資企業使用。 本機使用的條件為SJ2075-82的第Ⅱ組。

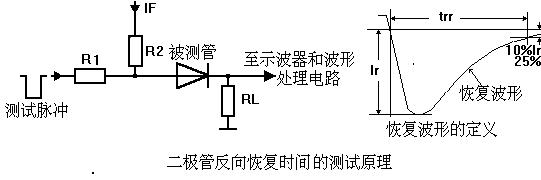

本機測試管子的基本原理如下:  本機設有trr自校功能,在負載電阻為75Ω檔時,按下自校鈕,即行自校。 本機的Vr,IF值均由機內定值,僅由維修/計量人員調準,面板上無可調旋鈕,避免了使用人員操作不當導致的誤差。 本機設有恢復波形插口,便于用示波器觀看波形。如示波器無延遲,可用本機的前置脈沖作觸發。 本機負載電阻的75Ω檔是按SJ4023-86標準要求設計的,而10Ω和100Ω檔是按日本有關公司的標準要求設計的。1Ω檔是按臺灣地區和國外的測試標準要求設計的。 一；技術指標: 測試脈沖: 寬 度： 2-3μs； 周 期： 100μs±1％； 上沖、振鈴： ≤10％（75Ω檔）； 前 沿： ≤5ns（75Ω檔）； 前置脈沖: 幅 度;≥2V； 超前主脈沖;≥20ns； 測試條件： 負載電阻(Ω) 正向電流(mA) 反向電壓(電流) 讀數點(V) Ａ； 75 50 10V 1 Ｂ； 100 10 10mA 0.1 Ｃ； 10 100 100mA 0.1 Ｄ； 1 500 1A 0.25 負載電阻誤差≤±1％。 正向電流(電壓)誤差≤±3％,(75Ω)。≤±5％,(其它檔)。 反向電流(電壓)誤差≤±5%。 測試范圍: trr: 15ns-1.999μs； 準 確 度: ≤±5％+3/-5字(75Ω、1Ω檔)； (≥15ns) ≤±7％+3/-5字(10Ω、100Ω檔)；(≥30ns) 外形尺寸: 220X220X85； 電 源: 220V±10％,50Hz； 重 量: 2.5Kg； 消耗功率: ≤10VA； 二；使用方法: (1)開機預熱1分鐘后進行自校,將負載電阻開關置75Ω檔,按下自校按鈕,若顯1.000μs±20字,表示準確。否則,可送交維修人員打開機箱,調機內電位器W1,使符合指標要求。 (2)將管子按正負極性置測試端,根據被測管的測試要求,按下負載電阻開關的相應檔(代表相應測試標準)，即顯示恢復時間。 (3)要注意恢復時間是對溫度極其敏感的參數,而且敏感程度和工藝關系很大。例如；手直接拿管子和同一管子長時間測試，均會使trr值顯示變大。 (4)不要將測試端引線任意加長,以免trr較小時出現較大的誤差。 (5)測試大電流管時應用1Ω檔,以減少結電容的影響。 (6)顯示值以不帶示波器為準。 (7)不測管子時的顯示數字無意義,不需修正,不影響使用。 三；工作原理: 由單片機IC4產生頻率為10KC,寬度為2μs的主脈沖和寬度為1μs的自校脈沖,另經C15，R12，D14取得前置脈沖輸出至前置觸發插口。 測試訊號經IC3a,b,f和TR2驅動TR1產生測試脈沖,與自TR3,4來的正向電流IF經L1同加于被測二極管的正極,從被測管負極輸出的恢復波電流,經由K1選擇的負載電阻R3,5,7,9,產生了恢復波形。固定的-10V電壓經D7輸出,經R50-53及IC5b,c開關和分壓得相當于峰值電壓的10％(10Ω,75Ω,100Ω檔)和25％(1Ω檔)的直流電壓,與恢復波形在TR7-10作恢復時間/電流轉換,然后從R49上輸出與恢復時間成正比的電壓,送到A/D轉換器轉換成數字顯示。 IC1c,b為測試檔判定用。IC7d作有無被測管判斷用,無被測管時,因正向電流使12腳電平較高,IC7d輸入高,IC3e輸出低，TR9,10無工作電壓,A/D轉換器的輸入置零,因而數字顯示也復零。 W2為Vr預置調節,調節TR5的輸出電壓,即調節了Vr值。 R1作經電纜與示波器配接時trr波形校正用(本所以100M示波器為標準)。 ±5V電源用IC8、9提供,+12、-15V電源由IC6、7提供。 自校原理如下;按下自校鈕K2,由IC4來的寬度為1μs的脈沖,經開關K2,R10輸入到訊號處理單元TR7-10,應顯示出1μs以作為自校。同時,K2又經IC4將IC3e的輸入短路到地,即允許TR9，10和A/D轉換器工作。 四；檢驗方法: 檢驗本機需具備200MHz(±2％)的示波器,低阻值數字歐姆表(或凱爾文電橋)(±0.2％),數字萬用表或凱爾文電橋(±0.1％)。測試順序如下； （1）測試負載電阻：用低阻數字萬用表或凱爾文電橋測量,測量點在面板黑接線柱至恢復波形插口外緣上(10-100Ω檔),測得的值應減去0.1Ω的內開關和引線電阻。測試時加于兩測試點間的電壓應小0.3V,且本機應處于不通電源,被測檔按下狀態。1Ω檔的測試用四端法：由面板黑接線柱至恢復波形插口外緣輸入電流，恢復波形插口芯與外緣為測定電壓，所流過電流不要超過100mA。 （2）測試反向脈沖的寬度,上沖,振鈴,前沿參數時用示波器,測試脈沖的寬度應在紅接線柱到地、且有被測管時進行。測試脈沖的上沖,振鈴,前沿, 幅度等參數在“恢復波形”插座進行，且在75Ω檔，被測管trr在300±50ns時測試，示波器用高阻探頭，DC輸入，且接地夾應夾在恢復波形插口的外緣上。測試脈沖的反向幅度參數，幅度不計振蕩部份。(被測管直接置接線柱上、不用測試架) （3）正向電流的測試應在負載電阻合格后進行,在1、10、100Ω檔在有被測管時,用示波器測量恢復波形的正極性電壓幅度部分（不計毛刺成份）,其值除負載電阻即正向電流。在75Ω檔可在被測管負極串10Ω±0.5%的標準金屬膜電阻，用示波器直接測試該電阻兩端的正極性電壓部分，即可同樣算出正向電流。 （4）用示波器檢定ｔrr的準確度時, 樣管的恢復波形在trr讀出點附近不應有振蕩波，否則影響ｔrr準確度的判斷。 （5）前置脈沖的測試,在有被測管時用本機附件5號高頻電纜連接前置脈沖插口和示波器的Y軸輸入插口直接測量，亦可用示波器高阻探頭直接測試。 四個測試標準下的參數定義有所不同，請參考以下四圖：

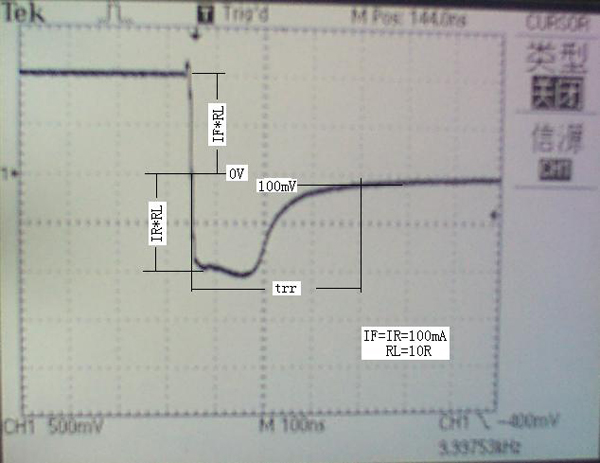

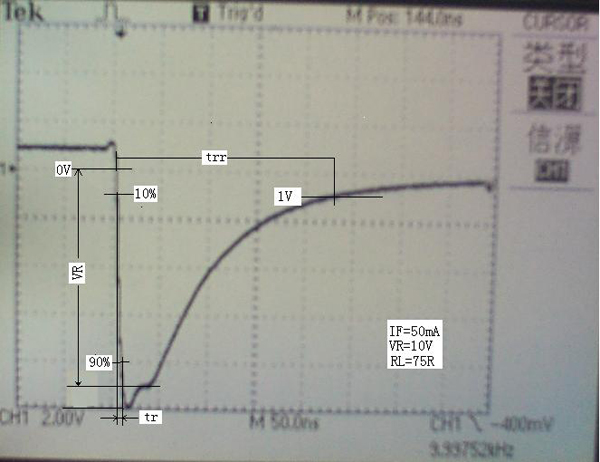

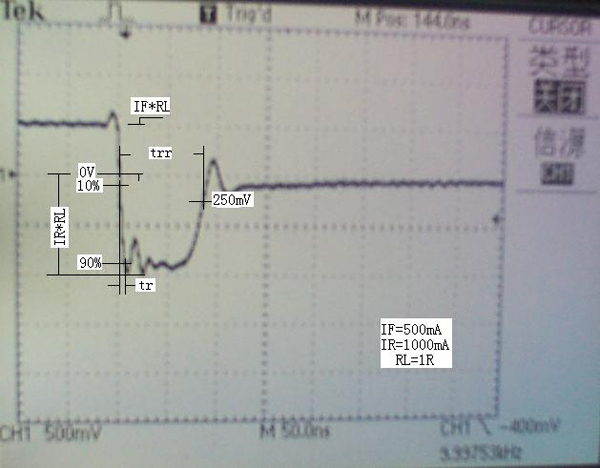

五; 校正方法: IF 的誤差由調換機內的R21-25解決。 RL 的誤差由調換機內的R3,5,7,9解決。 trr 的校正借助約1μs的自校訊號,調節W1(1K)進行校正。 W3是校正30ns左右trr用，測試trr約30ns左右的管子，對比示波器校正之。 Vr的校正,在RL=75Ω檔.樣管trr=0.3μs,調節W2,使Vr=10V即可,Vr在D7正極用數字表測得。 恢復波比較電壓在4066的4腳測試,電壓如下; 75Ω 1.00V 100Ω 100mV 10Ω 100mV 1Ω 250mV 在用4#高頻電纜連接示波器時,如前沿有上沖,可選合適的R1的值,使前沿盡量快又基本上消除振鈴。 六; 本機附件; 4號高頻電纜 １條。(其線芯有35-100歐姆電阻值) 5號高頻電纜 １條。(其線芯無電阻值) 測試盒 １個。(測試trr>50ns以上管子用) 電源電纜 １條。 說明書 １份。 YS2960F 裝箱單 1 | 主 機 1臺 | 2 | 4號高頻電纜 1條 | 3 | 5號高頻電纜 1條 | 4 | 測試盒 1個 | 5 | 電源電纜 1條 | 6 | 說明書 1份 | 7 | 測試數據書 1份 |
|
