CQY-150系列

U形傾斜式微壓計

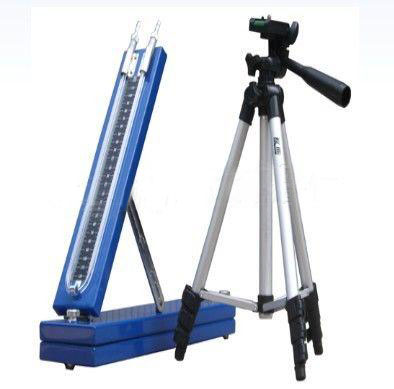

CQY-150 U形傾斜式微壓計

一、概述

CQY-150型U形傾斜式壓差計，是一種便攜式可調傾角的微壓測量儀器。儀器配備小型三角架可供野外或礦井下作業使用。具有使用方便、測量準確、結構簡單等特點。該 儀器與AFP型皮托管配合使用，可對煤礦通風管道中的風速、風壓、流量等進行測量，也可用于校驗風表工作。

二、主要技術參數

測量范圍：（0～150）mmH2O（1471Pa）；

傾斜系數：0.1、0.2、0.5、0.7；

工作介質：95%乙醇（酒精）；

精度等級：1級；

質量： 壓差計凈重2.5kg；三腳架重0.7kg ；儀器毛重4.6kg ；

外形尺寸：（400×100×70）mm。

附件：主機一臺，三角架一臺，滴管一支，說明書，保修卡，合格證

三.結構：

U型壓差計由底板、平板、托板以及配用的三腳架等部分組成。底板下面安裝有與三腳架連接的連接螺母。平板上面裝有條形水準器及水平微調螺釘。托板上面安裝有U形玻璃測量管、標度尺，其側面安裝有可調節傾斜系數的支架 鎖緊裝置，傾斜系數分別為0.1，0.2，0.5，0.7.配備的三腳架其支腳高度伸縮可調，并具有水平調節和鎖緊功能。

四．使用方法

1.將壓差計通過底板的螺母與三腳架連接緊固，通過調整三腳架支腳或支柱調整測量調試。

2.脫掉玻璃測量管兩端堵頭，用酒精沖洗玻璃測量管。

3.連接玻璃測量管一端與被測量物之間的膠管，接口處不得漏氣。

4．根據水準器指示調整壓差計水平 。調水平時，先用三腳架上的水平調節裝置進行粗調，然后再調節平板上的微調螺釘進行細調，直至水準器水泡調節到中心位置。

5.用滴管給玻璃測量管緩慢注入酒精（為便于觀察，可給介質填加少許紅墨水）至標度尺零線。

6.根據所測量壓差大小，調整傾斜支板選擇適合的傾角系數。

7.測量讀數時，要等介質液面穩定后，視線與U形玻璃測量管中心垂直，取液面凹面所對應的刻度值（應注意玻璃測量管內介質不得流入膠管內，以免因管道堵塞造成誤差）。

AFJ-150 U形傾斜式微壓計

一.概述

AFJ-150型U形傾斜式壓差計（以下簡稱壓差計）是一種便攜式可調傾角的微壓測量儀器。儀器配備小型三腳架可在野外或礦山井下使用，具有使用方便、測量準確、結構簡單等特點。U型傾斜式微壓計AFJ-150該儀器與AFP系列配合使用，可對煤礦通風網路中的風速、風阻、流量進行測量皮托管，也可用于風表校驗工作。

二.技術參數：

測量范圍：0～150mmH2O水柱 1471PA

精度等級：1級

工作溫度：5～40℃

傾斜系數：0.1、0.2、0.5、0.7

工作液體：酒精；其標稱比重為0.810g/m3

外形尺寸：長x寬x高不超過440x130x75

儀器重量：2.2kg

三腳架重量：0.7kg

附件：主機一臺，三角架一臺，滴管一支，說明書，保修卡，合格證

三.使用方法：

1.將壓差計通過底板的螺母與三腳架連接緊固，通過調整三腳架支腳或支柱調整測量調試。

2.脫掉玻璃測量管兩端堵頭，用酒精沖洗玻璃測量管。

3.連接玻璃測量管一端與被測量物之間的膠管，接口處不得漏氣。

4．根據水準器指示調整壓差計水平 。調水平時，先用三腳架上的水平調節裝置進行粗調，然后再調節平板上的微調螺釘進行細調，直至水準器水泡調節到中心位置。

5.用滴管給玻璃測量管緩慢注入酒精（為便于觀察，可給介質填加少許紅墨水）至標度尺零線。

6.根據所測量壓差大小，調整傾斜支板選擇適合的傾角系數。

7.測量讀數時，要等介質液面穩定后，視線與U形玻璃測量管中心垂直，取液面凹面所對應的刻度值（應注意玻璃測量管內介質不得流入膠管內，以免因管道堵塞造成誤差）。

8．當使用的工作介質標稱比重為0.810g/cm3的酒精時，讀數乘以傾斜

系數即為真值。

例1：壓差計讀數為100mm,傾斜系數0.5，則實際壓差值H為：H= L×A=100×0.5=50（毫米水柱）=490帕

9.當使用的工作介質不是酒精時，應按下列公式修正

P= P1.ρ/ρ酒

式中：

P：實際壓差值（毫米水柱）

P1：讀數壓差值（毫米水柱）

ρ：工作介質比重。g/cm 3

ρ酒：酒精標稱比重。0.810g/cm 3

10.使用后，堵上玻璃測量兩端堵頭，放平托板，取下連接膠管，拆掉三腳架，將壓差計平穩放置到儀器保護盒中。
