說明：

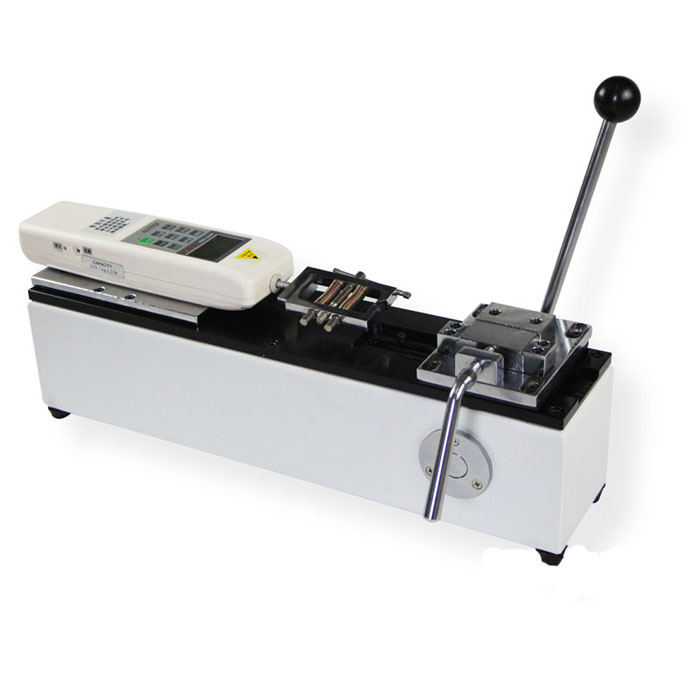

CMDL端子拉力測試儀是針對線束及電子行業開發的一種檢測設備，專用于檢測各種線束接線端子的拉脫力?？膳渲?/span>NK、HF推拉力計(另購件)和專用夾具(另購件)，本儀器具有設備小巧、控制準確、測量精度高、試件裝夾方便、操作簡單等特點，是線束生產廠家確保產品質量的設備。


特點：
臥式安裝。
手動操作，操作簡單穩定。
可將本機臺安裝于桌（臺）上使用，使機架更加穩固。
長×寬×高：450mm×260mm×160mm。
有效行程：50mm。
額定負荷：500N。（也可配置1000N）
凈重：10.6Kg。

儀器的推拉力計：
一般標準配置為數顯式推拉力計SH—500。(也可配置指針式推拉力計NK—500,價格不同)
數顯式推拉力計

型號：SH—500。
大負荷：500N(Kg、N和ib三種單位可自動轉換)。
分辨率：0.01N。
精度：±0.5%。
輸出接口：RS 232 九孔插座。
電源:充電電源：220V/AC；電池連續工作時間：6～8小時。
穩定性:溫漂：0.2uV/℃（0～60℃）；零漂：≤ 0.1%/8小時/FS。
標定范圍：滿量程標定。
環境溫度：0～+60℃。
環境濕度：≤ 80%。
允許過載：150%。
供電方式：5 號鎳氰電池組 /220V AC 充電 4～6 小時。

指針式推拉力計
型號：NK—500。
大負荷：500N（50Kg）。
推拉桿行程：10mm。
工作溫度：20℃±10℃。
運輸溫度：-27℃～+70℃。
相對濕度：15%～80%RH。
工作環境：周圍無震源及腐蝕性介質。
客戶可根據需要，配置相對應規格的測力計：
指針式推拉力計規格有NK—10、20、30、50、100、200、300、500。
數顯式推拉力計規格有SH—2、5、10、20、50、100、200、500、1000等
儀器的左夾具：
· 外形尺寸：115mm×180mm×30mm。
· 適用范圍：主要應用于插拔力測試、線束接線端子等拉力測試。
· 標準負荷：500N，大負荷：1000N。
儀器的右?jiàn)A具：
· 型號：SJ-06。
· 適用范圍：各種線纜、玻璃、皮革、各種電器元件等材料的拉力、破壞力、插撥力、線束接線端子等拉力測試。
· 標準負荷：500N，大負荷：1000N

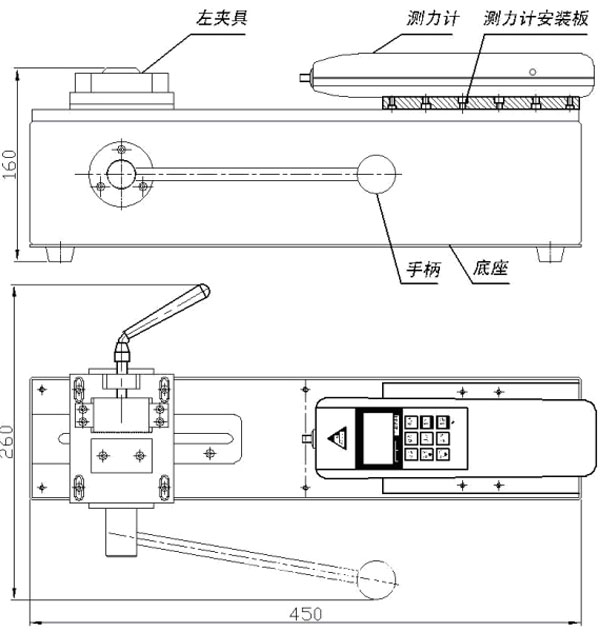

儀器的安裝方法：
1、機座的安裝方法：
本儀器可安裝在桌子上，使儀器更加穩固。安裝時請保證工作臺面水平，使測試得到準確的數值。安裝時請參照(長×寬:430mm×80mm，4個M4的螺紋孔)安裝。
2、推拉力計的安裝方法：
A、用M4扳手將測力計安裝板上4個M 4×16的內六角圓柱頭螺釘松開，卸下測力計安裝板；
B、安裝SH系列（數顯式推拉力計）的推拉力計時，用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過測力計安裝板上90×40 的孔旋入測力計4個M4的螺紋孔內，將測力計安裝到測力計安裝板上；或用十字螺絲刀將附件 袋里的4枚M3×10的十字槽盤頭螺釘穿過測力計內，將測力計安裝到測力計安裝板上。 安裝板上145×30的孔旋入測力計4個M3的螺紋孔；

1)安裝NK系列（指針式推拉力計）的推拉力計時，用十字螺絲刀把推拉力計后蓋上的4枚 M×10的螺釘卸下，將附件袋里的4枚M3×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔， 旋入測力計后蓋上的4個M3螺紋 孔（卸下M3×10的螺釘?shù)穆菁y孔）；
2)安裝好推拉力計表后，用M4內六角扳手將測力計安裝板重新安裝到機架上面。

左夾具的安裝方法：
用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過左夾具安裝板上4個調節孔旋入機臺底座板上4個M4的螺紋孔內，將左夾具安裝到機臺底座板上。

右?jiàn)A具的安裝方法：
先用附件中的M6螺母旋到測力計的測力桿上，再將右?jiàn)A具旋到測力計的測力桿上，調節M6螺母使其右?jiàn)A具接連牢固即可。

一般測試操作過程：
1、將各種線束接線端子一端電線部分放入左夾具的夾口中，旋轉手柄以?shī)A穩電線部分(線束接線端子已被壓?。?。
2、將線束接線端子另一端放入右?jiàn)A具的夾口中，旋轉把手以保持線束接線端子一端卡在中間。
3、用M4內六角扳手，將左夾具中心對準右?jiàn)A具的中心。
4、若用HF系列（數顯式推拉力計）的推拉力計時，打開電源，待液晶顯示屏顯示為零后即可。
5、若安裝NK系列（指針式推拉力計）的推拉力計時，按一下切換按鈕，使指回到零位即可。
6、旋動機身的手柄，使其左夾具向左運動，并能夠右?jiàn)A具卡住端子。

日常保養與維護：
1、請勿超載使用，本儀器額定負荷為500N。
2、注意日常的保養工作，保持儀器各部件清潔。
3、機臺出現故障時請及時聯系廠家或銷售點（請勿擅自拆卸、修理）。
